- Artikel-Nr.: 41093410
- Artikelzustand: Neu
- Herstellernummer: 883005
Der Rückstauschacht in
monolithischer Bauweise ist mit
Steighilfen, drei Zuläufen, einem
offenen... mehr

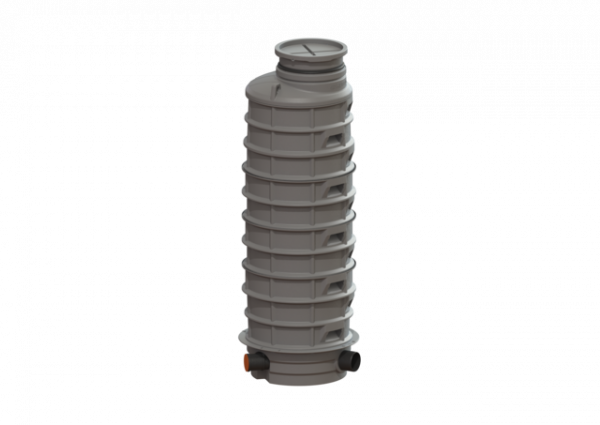

Produktinformationen "KESSEL Rückstauschacht LW 1000 Zulauf DN 150, Auslauf DN 200, 3180 mm"
Der Rückstauschacht in
monolithischer Bauweise ist mit
Steighilfen, drei Zuläufen, einem
offenen Durchgangsgerinne und einem
integrierten Reinigungsrohr
Controlfix ausgestattet.
Durch das modulare
KESSEL-Baukastensystem kann das
Reinigungsrohr problemlos zum
Premium-Rückstauverschluss Staufix
SWA, Staufix FKA oder zur
Rückstaupumpanlage Pumpfix F
umgerüstet werden.
Die Bauzeitschutzabdeckung aus
Kunststoff kann als Abdeckung im
Grünbereich eingesetzt oder durch
ein optionales Aufsatzstück mit
Abdeckplatte nach EN 124 ersetzt
werden. Durch das optionale
Aufsatzstück ist eine variable
Einbautiefe möglich.
Wasserdicht - geeignet für
aggressives Abwasser -
Gewährleistung auf den Behälter 20
Jahre.
Ausführung
Schachtsystem:
Standard-Schachtsystem
Allgemeine Merkmale
Farbe: grau
Abwasserart: fäkalienhaltig
Auslieferungszustand:
installationsfertig
-Verbindungsteile sind bauseits
anzuschließen-
Zulassung: Z-42.1-333
Abmessungen
Gewicht netto: 145 kg
Gewicht brutto: 175 kg
Abmessungen: 3300X1300X1350 MM mm
Grundwasserbeständigkeit ab
Unterkante Bodenteil: 2000 mm
Gefällesprung: 9,00
Einbautiefe: 3230 - 3460 mm
Behälter/Grundkörper
Gerinne: offenes
Durchgangsgerinne, Zuläufe rechts
und links 45 Grad
Schachthöhe: 3180 mm
Behälterbreite max.: 1250 mm
Einbautiefe: 3230 - 3460 mm
Auslauf Anzahl: 1
Abstand Rohrsohle Auslauf zu
Behälterboden: 108 mm
Auslauf Nennweite -DN-: 200
Abstand Rohrsohle Zulauf zu
Behälterboden: 136 mm
Zulauf Nennweite -DN-: 150
Lichte Weite Behälter -LW-: 1000
Zulauf Anzahl: 3
Anschluss Zu-/Auslaufstutzen: mit
Spitzende zum Anschluss für
Abwasserrohre und Formteile nach
DIN EN 1401-1, DIN 19534, DIN EN
12666-1, DIN 19537-3 und DIN EN
1852-1
Lichte Weite Einstieg -LW-: 600
Abdeckungsmerkmale
Abdeckung Material: Kunststoff
Abdeckungsart:
Bauzeitschutzabdeckung
