• 10kW / 12,5kVA Nennleistung
• Verwendbar für 400V(230V)/50Hz
• Wellen-Nennumdrehungszahl für 50Hz=1500 min¹
• Beidseitig gelagert mit 42mm zylindrischer Keilnutschaftwelle - geeignet für Riemenantrieb
• Erregung elektronisch geregelt (AVR) für konstante Ausgangsspannung unabhängig des Lastzustandes

Beschreibung:

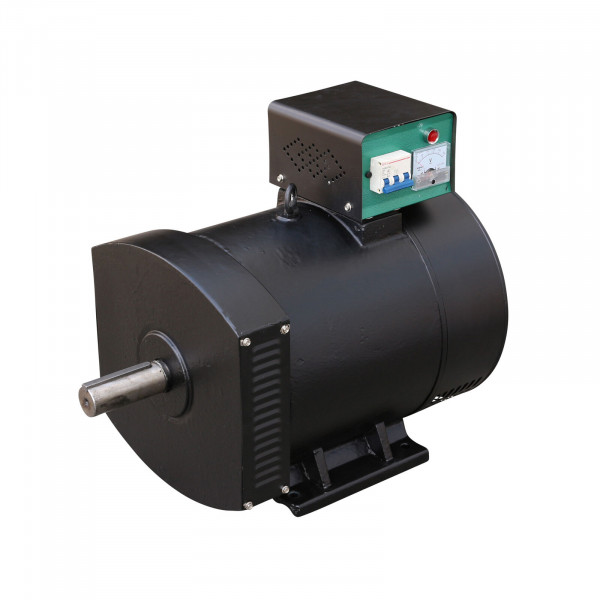

Dieser 3-phasige Synchrongenerator hat eine Maximalleistung von 10kW bei einer Nennspannung von 400V(230V)/50Hz und ist in Sternschaltung mit Nulleiter ausgeführt.
Die integrierte elektronische Spannungsregelung sorgt für eine gute Spannungsstabilität auch bei hohen Blindstromanteilen.

Mechanische Kopplung:
Die Stirnlagerung ist sowohl für Riemenantrieb als auch für eine direkte Kupplung geeignet.
Dieser Synchrongenerator kann in beiden Drehrichtungen verwendet werden (links- und rechtsdrehend verwendbar).

Dimensionierung/Größe der Antriebsmaschine:
Die "richtige" Motordimensionierung ergibt sich aus Kupplungsart und Zielsetzung - je nach Einsatzzweck kann das Gesamtsystem auf geringen Verbrauch, maximale Betriebsdauer, Stabilität, geringes Gewicht, maximale Leistung etc. optimiert werden.
z.B. Kann bei einem Riemenantrieb der Motor im optimalen Drehzahlbereich betrieben werden - entweder Leistunsoptimiert (hohe Drehzahl) oder Verbrauchsoptimiert (idealer Spritverbrauchspunkt).
Der Generator verfügt über einen Spannungsregler - d.h. die Ausgangsspannung wird elektronisch konstant gehalten.
Die Ausgangsfrequenz ist jedoch (aufgrund der Wicklungsart) immer die doppelte Wellenumdrehungszahl des Generators.
D.h. wollen Sie elektrisch eine Frequenz von 50Hz am Ausgang erzielen, benötigen Sie an der Generatorwelle: 50Hz/2 = 25 U/sek = 1.500 U/min - unabhängig des Lastzustandes!
Folgedessen muss die Antriebsmaschine mit einem Drehzahlregler (mechanisch oder elektronisch) ausgestattet sein! Denn wenig Strombedarf = "wenig Gas", viel Strombedarf = "viel Gas" - aber immer mit 1.500U/min, vergleichbar einem Tempomat beim Auto!

Kann die Antriebsmaschine schwächer sein?
Ja. Aber sie können auch weniger Strom aus dem Generator entnehmen - Die Maximalleistung des Systems (Generator+Antrieb) entspricht dann der Maximalleistung der Antriebsmaschine (etwas weniger, wegen der Verluste im Generator).
Der Generator ist dann zwar überdimensioniert aber erwärmt sich viel weniger. Sie müssen lediglich darauf achten den Motor nicht zu überlasten, bzw. darf die Motordrehzahl nicht abfallen.

Kann die Antriebsmaschine stärker sein?
Ja. Die Maximalleistung des Systems (Generator+Antrieb) entspricht dann der Maximalleistung des Generators - jedoch wird der Motor geschont.

Notwendiges Zubehör:
Bitte beachten Sie, dass es sich bei diesem Artikel nur um den Synchrongenerator selbst handelt. Die Leistungsabnahme erfolgt über das Generatorklemmfeld.
D.h. neben Antriebsmaschine, Kupplung und mechanischem Aufbau benötigen Sie elektrisch zumindest einen passenden Schutzschalter um den Generator bei unerlaubten Betriebszuständen zu schützen.

Technische Daten:
